ХЛ60-20Л
HUILI
Экструзионный удар формовочные машины. Для машины можно использовать самые разнообразные материалы, которые подходят для производства разнотипной продукции небольшими партиями. Система зажима представляет собой высокоточную линейную направляющую с одной станцией, систему экструзии с использованием жесткого редуктора и инвертора, импортированных из Японии. Система головки экструзии использует центральную входную экструзионную матрицу из специальной стали, импортный гидравлический клапан и детали уплотнения с пропорциональными регулирующий клапан. Система управления состоит из ПЛК и человеко-машинного интерфейса, импортированных из Японии, модуля автоматического контроля температуры и импортных электрических деталей.
Технические данные:
Единица | Элемент | Спецификация | |
Тип машины | ХЛ82 | Головка аккумулятора | |
Экструдер | макс. емкость контейнера | 20 | L |
диаметр винта | 82 специально для ПК | мм | |
соотношение L/D винта | 25/30:1 | Л/Д | |
скорость винта | 10～80 | об./мин | |
пластифицирующая способность | 90 | кг/ч | |
номер зоны нагрева | 5 | зона | |
мощность нагрева экструдера | 30 | кВт | |
мощность привода экструдера | 45 | кВт | |
Головка | максимальная емкость аккумулятора | 1.85 | L |
максимальная скорость впрыска | 1 | кг/сек | |
Максимальный диаметр головки инструмента | 80-130 | мм | |
зона нагрева головки | 4 | зона | |
Мощность нагрева головки | 19 | кВт | |
Зажимной блок | действительный размер валика (Ш×В) | 800×800 | мм |
дневной свет валика | 250～800 | мм | |
сила зажима | 190 | знать | |
Нижний обдувочный блок (необязательный) | ход расширения | 140～350 | мм |
ударная булавка авто-подъемный ход | 100 | мм | |
инструкция по выдуванию штифта-подъемный ход | 200 | мм | |
Рука робота (необязательный) | движущийся гладить | 1000 | мм |
Машина фрама | подъемный ход | 350 | мм |
скорость подъема | 30 | мм/мин | |
Гидравлическая система | номинальное давление основного насоса | 12 | МПа |
номинальный объем основного насоса | 180 | л/мин | |
гидравлическая приводная мощность | 45 | кВт | |
гидравлическая сервосистема управления заготовкой | необязательный | ||
Rноминальный объем | 23 | л/мин | |
мощность гидравлического насоса | 4 | кВт | |
Пневматическая система | макс. давление | 8 | кг/см2 |
рабочее давление | 0.6 | МПа | |
расход воздуха | 0.6-0,8 | m3/мин | |
Источник воды | давление подачи воды | 0.3 | МПа |
Электричество | Напряжение | АС380±10% | V |
Частота | 50 | ХЗ | |
Фаза | 3 фазы 4 провода | ||
Мощность установки | общая номинальная мощность | 120 | кВт |
средний расход | 53 | кВт/ч | |
общий вес | 11 | тонна | |
размер(Д×Ш×В) | 5600×2700×4500 | мм | |

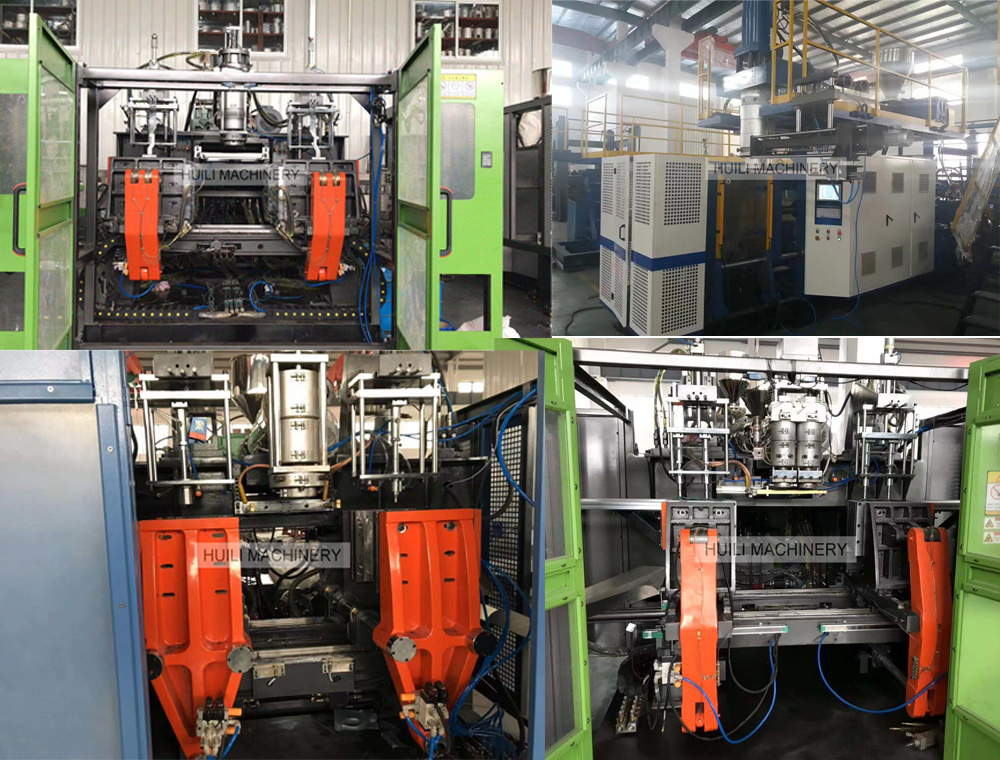

Фото машины
